TORO鈑金件測量的專家

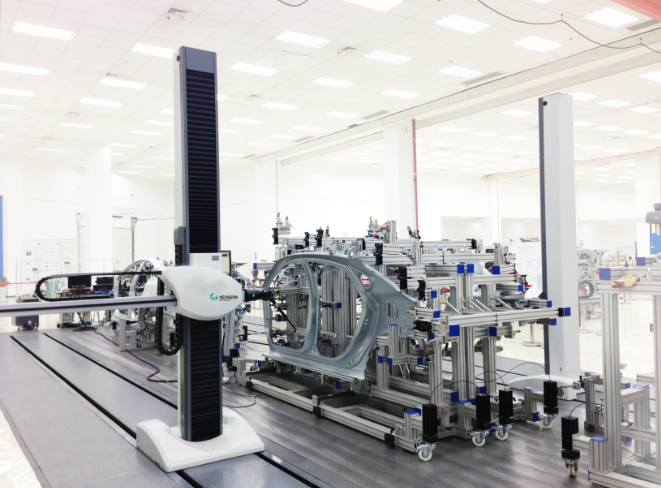

已經安裝1000多套TORO系列測量機，遍布各個主要汽車廠、汽車配套廠等。TORO系列基于?？怂箍刀嗄昶囆袠I(yè)的測量經驗，為汽車廠的尺寸測量和質量控制而設計，適合不同的鈑金件測量：白車身、分總成、門、蓋等。高精度、高效率和高可靠性使TORO測量機成為車身匹配和質量控制的首選。

TORO系列測量機分為TORO Performance和TORO Advantage兩種類型，適應不同的測量應用。

大型工件尺寸測量的明智之選

1.高精度-基于驗證的技術與精密探測系統

2.高效率-卓越的性能與智能編程軟件

3.高可靠性-緊湊堅固的機械結構與針對車間現場的獨特設計

4.完美的用戶體驗-多年的精密計量經驗與豐富的行業解決方案

完美的檢測應用

完美應用我們的傳感器技術：TORO可支持多種探測系統，包括觸發與激光測頭，為各種計量應用提供了優化的精度、效率與選擇。

1.自動旋轉測座 HH-A-T5

HH-A-T5 自動旋轉測座，能夠以 5°分度進行旋轉，這樣能夠在測量空間提供 2,952 個位置。高速的分度定位技術使得測量速度遠超于同類產品。若需配置 750mm 超長加長桿解決大尺寸和深孔測量等典型應用，可選用 HH-A-H2.5 測座。

2.無極旋轉測座 HH-ACW-43MW

HH-ACW-43MW 無極旋轉測座具有連續定位功能，可配置自旋轉中心長度達 600mm 測頭，在測量空間內，可從任意角度對工件進行測量。HH-ACW-43MW 無極旋轉測座除正常手動校驗程序外，可實現測頭位置快速自動校驗。

3.觸發測頭 HP-TMe 和 HP-T-RP

HHP-TMe 是緊湊的五方向觸發測頭。用戶可以選擇 4 種觸測力：低測力、標準測力、中測力與增強測力。HP-T-RP 是結構緊湊的五方向觸發測頭。根據所配置的測針，可通過調節測頭測力，確保達到優質精度。該測頭結實耐用，可適應任何工業環境，甚至在惡劣環境中也不易損壞。

4.激光掃描測頭 HP-L

在日益激烈的行業競爭中，制造商需要的不僅僅是結果的可靠，他們也在不斷的尋找更多機會，應對其不斷增長的產量和定制化需求。HP-L 激光掃描傳感器，能每秒鐘收集幾十萬個點，能夠快速捕捉整個零部件及其表面數據，并進一步完成檢測或逆向設計，在提供檢測速度和靈活性的同時，為制造業提供了更智能化的檢測方案。

TORO 我們提供的不只是測量機，是專業完整的測量方案

TORO作為車間現場有效的檢測工具，基于成熟的技術與緊湊堅固的機械結構，具備了卓越的性能以及高效地檢測速率，整合HEXAGON先進的探測系統以及龐大的軟件支撐，是集智能模擬編程、高精度檢測、過程控制、數據整合以及各環節的深度信息反饋為一體的專業完整的測量方案，為您到來創新型的智造！

參與到每一輛新出廠的汽車，我們具有豐富的行業解決方案。

技術特點

01 采用計算機輔助設計和有限元分析 (FEA) 技術，實現了機器結構的優化，使得 TORO 具有輕質且堅固的機身、實用且功能強大，從而顯著縮短安裝和維護時間

02 模塊化設計技術，方便進行配置，將測量機的靈活性和可編程特性與測量工具的速度和簡易操作功能相結合

03 采每個軸均采用高承載的電機和強健的齒輪齒條傳動系統，確保傳動平穩，以及無滑動的重復定位

04 水平臂測量機所特有的開敞式結構，為工件的上下料和裝夾提供了足夠的便利

05 先進的幾何誤差圖形和線性溫度補償系統，可在寬溫帶環境下高精度工作（16-24℃），保證了車間環境中的測量精度

06 放置在 Z 軸內部的滑架平衡系統，采用創新性的無隙安全裝置。Z 軸導軌采用風琴罩保護，避免了外界環境的污染

07 高分辨率 Heidenhain 金質光柵，具有超強抗干擾、抗磨損能力，熱膨脹系數獲得 FTB 認證

產品參數

E0：自16 μm起
