大尺寸高精龍門三坐標測量機

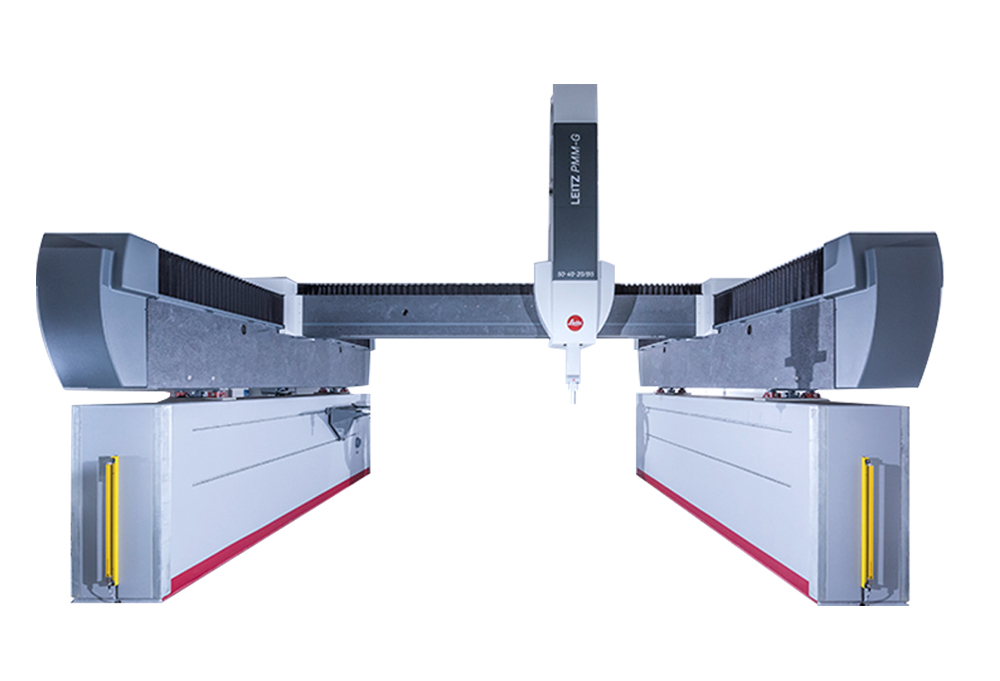

Leitz PMM-G 大尺寸高精龍門三坐標測量機

返回列表

產品概述

關注我們

全國統一咨詢熱線：

0571-82627050

詳細介紹

Leitz PMM-G 采用全新的龍門式設計理念，為大型工件的輸送提供便利，行程范圍可達7000 x 4000 x 3000 mm，可檢測齒輪外徑尺寸從10-4450mm。穩固的一體式U 型地基，可以最大限度的降低運動部件的質量，從而保證了極高的精度水準。

通過測頭承載平臺SENMATION，可以實現多種形式傳感器集成在一臺PMM-G上使用，增加了系統測量的靈活性，測量能力實現從傳統接觸式到光學非接觸式，從固定式測頭到可分度旋轉測頭，從常規幾何尺寸到微觀幾何量的擴充。

技術特點

01 Leitz PMM-G系列是采用龍門落地式設計的高精度坐標測量機。其高架移動龍門設計使得移動部件的質量最小化。X、Y向厚重的花崗巖導軌采用2點式支撐安裝方式。陶瓷Z軸配有精密導向系統

02 堅固的花崗巖導軌

采用龍門式結構，橫梁通過接合技術進行連接，避免任何不必要的側向力

03 各軸采用空氣軸承

配備具有故障安全保護措施以及電子氣隙監控裝置，從而確保精密、無磨損的運動，保證長期的使用壽命，工作噪聲小

04 陶瓷 Z 軸

采用大截面，可抗扭轉并對溫度影響不敏感，在18-22℃內確保精度

05 超長 Z 軸

超長定制Z軸，幾乎不存在測量上的局限

06 支持長探針

采用LSP-S系列掃描探測系統，快速而精準

07 采用高分辨率光柵系統

系統分辨率高達0.005um, 保證了機器精準定位及高重復性

08 隔振技術

采用主動式減振，從而隔離地面振動對機器精度的影響

09 地基的水平

采用高度控制系統進行調整，獨立于被測工件的重量。使得機器的高精度在復雜的環境條件下也能得到

10 X 軸雙驅動和雙光柵測量系統

有助于機器的動態特性，并保證絕對同步的運行

11 完善的安全與碰撞保護

避免碰撞，減少維修成本

12 配置安全設備

在測量機前后安裝激光掃描器

13 整合溫度傳感器

溫度變化時對誤差進行補償

產品參數

型號	行程范圍	外形尺寸
30.20.12	300020001200	505049004370
40.20.12	400020001200	605049004370
50.20.12	500020001200	715049004370
60.20.12	600020001200	815049004370
70.20.12	700020001200	955049004370
30.30.12	300030001200	505059004370
40.30.12	400030001200	605059004370
50.30.12	500030001200	715059004370
60.30.12	600030001200	815059004370
70.30.12	700030001200	955059004370
50.40.12	500040001200	715071004370
60.40.12	600040001200	815071004370
70.40.12	700040001200	955071004370
50.45.12	500045001200	715076004370
60.45.12	600045001200	815076004370
70.45.12	700045001200	955076004370
30.20.16	300020001600	505049004770
40.20.16	400020001600	605049004770
50.20.16	500020001600	715049004770
60.20.16	600020001600	815049004770
70.20.16	700020001600	955049004770
30.30.16	300030001600	505059004770
40.30.16	400030001600	605059004770
50.30.16	500030001600	715059004770
60.30.16	600030001600	815059004770
70.30.16	700030001600	955059004770
50.40.16	500040001600	715071004770
60.40.16	600040001600	815071004770
70.40.16	700040001600	955071004770
50.45.16	500045001600	715076004770
60.45.16	600045001600	815076004770
70.45.16	700045001600	955076004770
30.20.20	300020002000	505049005570
40.20.20	400020002000	605049005570
50.20.20	500020002000	715049005570
60.20.20	600020002000	815049005570
70.20.20	700020002000	955049005570
30.30.20	300030002000	505059005570
40.30.20	400030002000	605059005570
50.30.20	500030002000	715059005570
60.30.20	600030002000	815059005570
70.30.20	700030002000	955059005570
50.40.20	500040002000	715071005570
60.40.20	600040002000	815071005570
70.40.20	700040002000	955071005570
50.45.20	500045002000	715076005570
60.45.20	600045002000	815076005570
70.45.20	700045002000	955076005570
30.30.25	300030002500	505059006570
40.30.25	400030002500	605059006570
50.30.25	500030002500	715059006570
60.30.25	600030002500	815059006570
70.30.25	700030002500	955059006570
50.40.25	500040002500	715071006570
60.40.25	600040002500	815071006570
70.40.25	700040002500	955071006570
30.30.30	300030003000	505059007570
40.30.30	400030003000	605059007570
50.30.30	500030003000	715059007570
60.30.30	600030003000	815059007570
70.30.30	700030003000	955059007570
50.40.30	500040003000	715071007570
60.40.30	600040003000	815071007570
70.40.30	700040003000

MPEE:自2.0起
