產品概述

一、應用領域

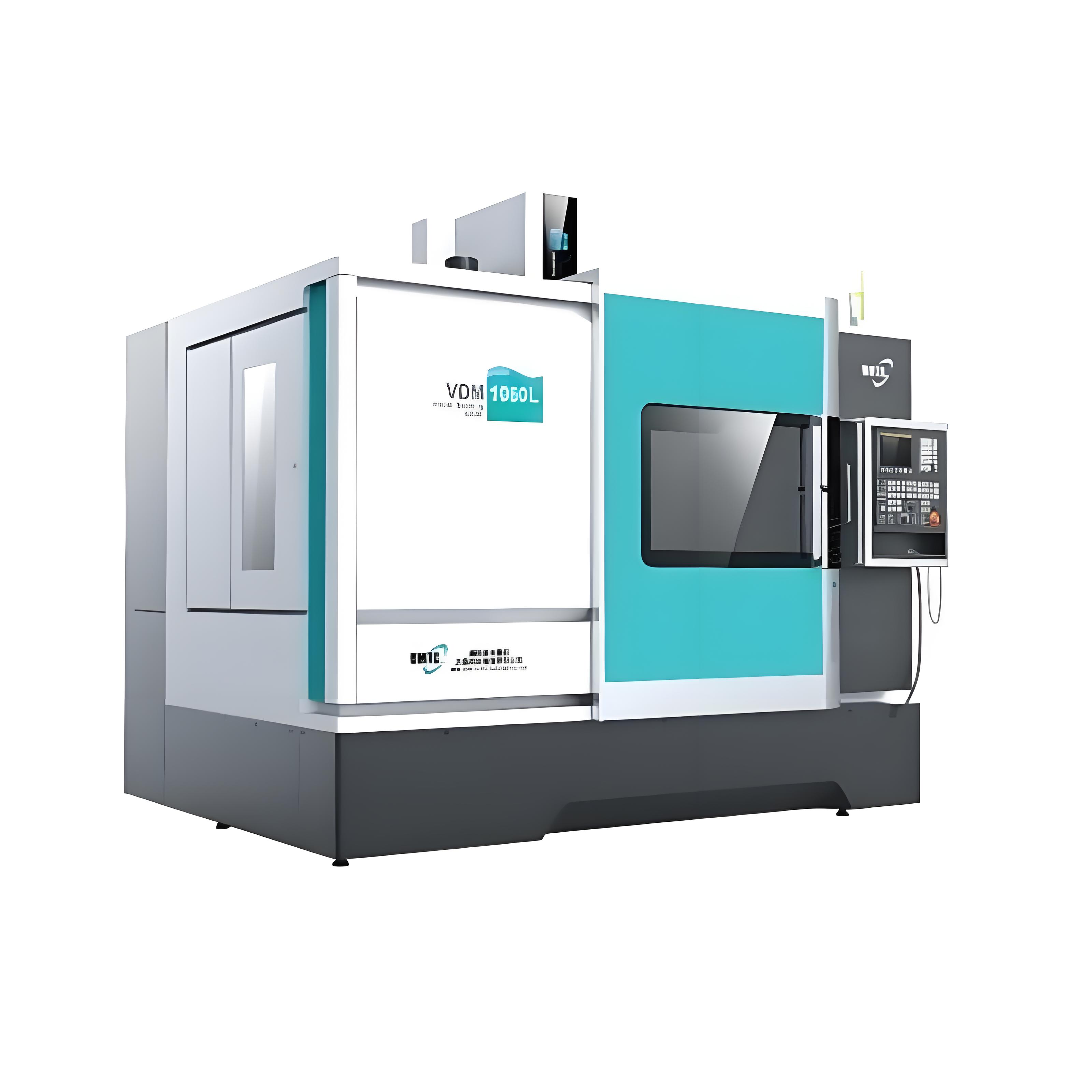

   VDM系列立式加工中心是我公司開發生產的高效、高精立式加工中心。該系列機床具有獨特持久的剛性結構，并配備了豐富的選項配置，具有較強的加工性能，可廣泛應用于軍工、汽車、模具、機械制造等行業中的復雜箱體零件、殼體零件、盤形零件的加工，是各種規模工業生產加工的首選機床。該系列產品具有不同形式的主軸配置選項，可根據需要選用最高轉速達到15000rpm的直聯主軸，進行高速切削，提高加工效率；也可選用齒輪傳動主軸（1060規格以上），滿足低速大扭矩的加工要求，實現高強度鋼、高溫合金等難加工材料的高效加工。

二、機床特點及關鍵技術指標

1、機床特點

（1）高精度——機床的X、Y、Z三個坐標絲杠全部采用高精度滾珠絲杠副，滾珠絲杠經預拉伸后，能夠有效地控制機床加工運動過程中的發熱變形問題，提高了機床的加工精度。

（2）高速度——機床主軸具有多種形式，可選用直聯主軸或齒輪傳動主軸結構，其中齒輪傳動主軸最高轉速達8000rpm，并具有兩檔齒輪變速，在實現大扭矩切屑的同時進行高速加工；還可以選用15000rmp直聯主軸，滿足高速加工的需求。

X、Y、Z三個坐標導軌分別采用直線滾動導軌運動副或者高剛性進口貼塑板淬火導軌滑動副，可實現移動速度為36/36/30m/min的快速移動；而該系列機床產品中的VDM1060L以下線軌結構的機床產品，還配置了快移速度為48/48/48/m/min的選項。

機床配置的標配刀庫采用同動結構，機械手在換刀過程中將主軸松、拉刀通過凸輪連動，可實現快速換刀。

（3）高剛性——機床的主體部分全部采用樹脂砂高強度鑄件，床體為整體鑄件，立柱固定于后床體，滑臺、工作臺在床身鑄件上進行移動，形成穩定的剛性結構，提高了整臺機床的穩定性。此外，機床在設計過程中通過有限元分析，對其框架結構進行優化，使得剛性結構更加合理。

2、關鍵技術指標

（1）配備了多種形式的主軸結構，包括高速直聯主軸或兩檔變速的高速齒輪傳動主軸等，可以滿足不同用戶需求；

（2）用高精度滾珠絲杠技術提高機床定位精度及重復定位精度，可選中空絲杠結構進一步提高精度；

（3）機床采用同動換刀機構（換刀時間：1060規格以下＜2秒，1270規格以上＜2.5秒）；

（4）機床的主要部件為整體鑄件，機床在設計過程中通過有限元分析使結構更加合理；

（5）先進的FANUC 0i -MF（1）數控系統

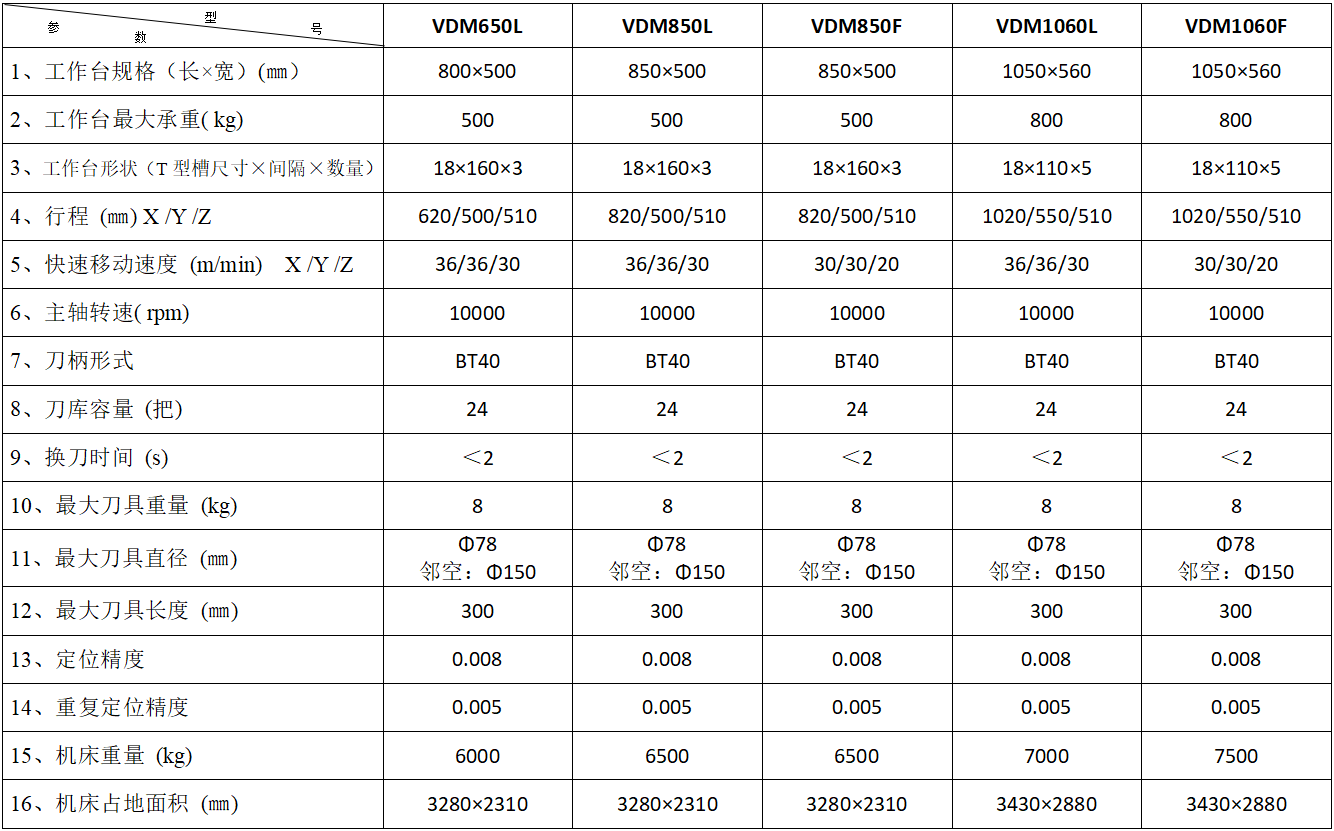

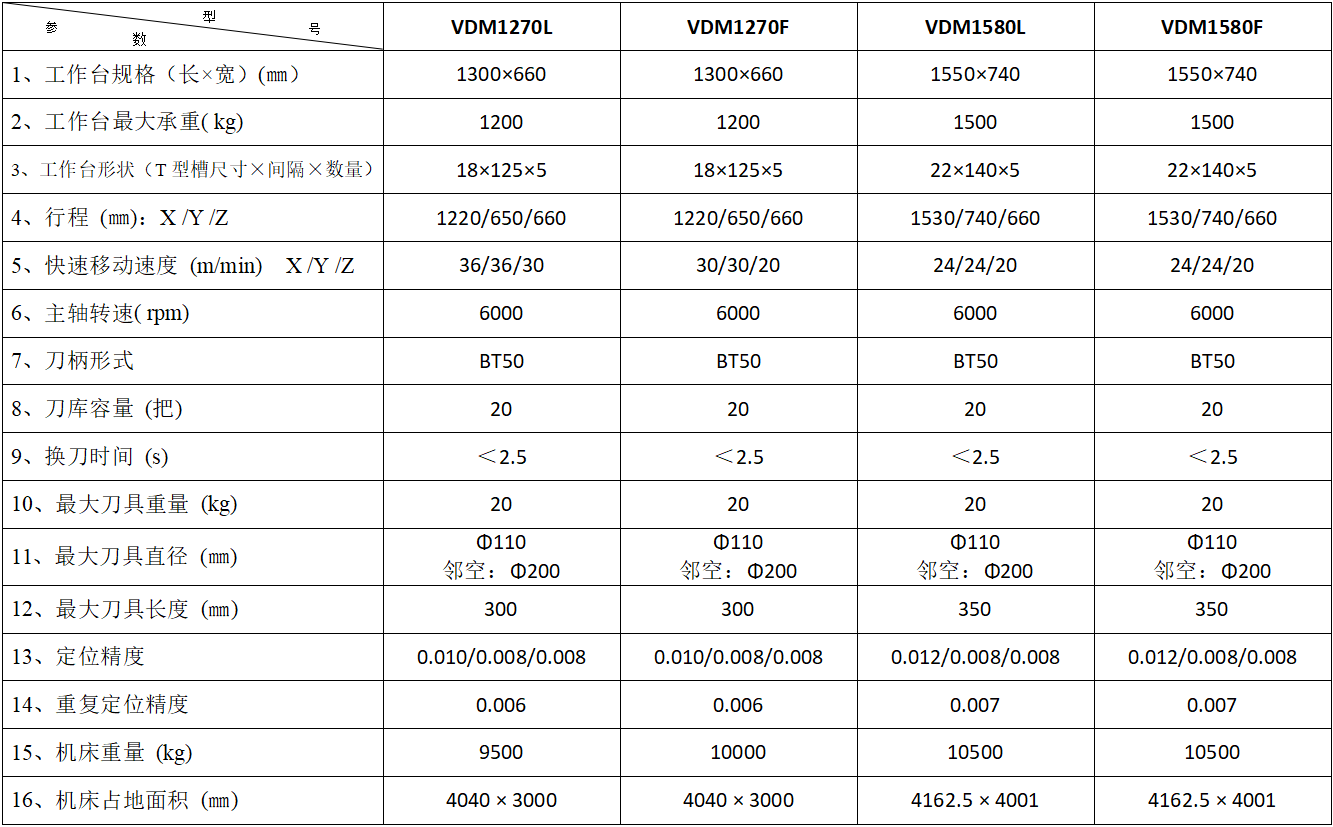

技術參數
